LED Leisten FB55

Flat Bed LED Leisten FB55 – Eine LED Back Light Hinterleuchtung, für größere Flächen und sehr flache Einbautiefen > 30mm im Innenbereich.

Eigenschaften:

  • geeignet für schmale Einbautiefen >30mm
  • optimal für Flachkederrahmen
  • schnelle und einfache Elektroinstallation durch Steckverbindungs-System
  • Weitwinkel Linsentechnik 175° Abstrahlwinkel
  • für den Innenbereich
  • alle 110 mm teilbar
  • max. 3 Stück in Serie
  • hohe Effizienz 140 Lumen/W
  • dimmbar
  • 24V DC Konstantspannung
  • lange Lebensdauer 50.000h
  • CE, RoHS

Relation Leistenabstände zu Einbautiefe

Nachstehende Tabelle zeigt verschiedene Leistenabstände in Abhängigkeit der Einbautiefe. Bei allen
Konstellationen wurde die Gleichmäßigkeit der Ausleuchtung bei eine rein weißen Fläche in den
Vordergrund gestellt. In Abhängigkeit von bedruckten Motiven können auch größere Leistenabstände
möglich sein.

EinbautiefeLeistenabstand C2CAnzahl Leisten /qmLichtmenge
30 mm55 mm18 Stück15.120 lm/m²
35 mm75 mm13 Stück10.920 lm/m²
40 mm110 mm9 Stück7.290 lm/m²
50 mm145 mm7 Stück5.880 lm/m²
75 mm165 mm6 Stück5.040 lm/m²
100 mm200 mm5 Stück4.200 lm/m²

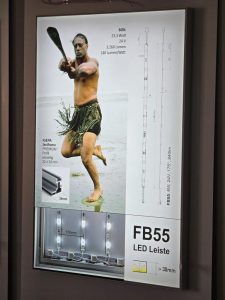

Beispiel: Einbautiefe 32mm,
Profil IGEPA fastframe Premium

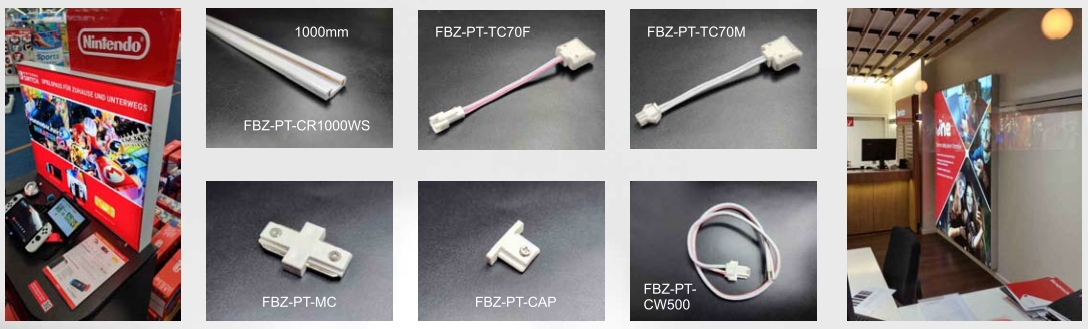

Einfache Elektroinstallation durch Steck- oder Drehverbindungen

Nähere Produktinformationen für den download:

  FlatBed LED Leiste FB55 (Datenblatt - 595,6 KB)
Ermöglicht eine effiziente Verlegung von LED in flachen Leuchtrahmen im Innenbereich. Die stark zur Seite strahlende 175° LED Linse sorgt hierbei für Verlegeraster in großen Abständen. Das ideale Produkt für Flachkederrahmen.


Sowie schlanke Betriebsgeräte der SLIM-Line Serie VSP:

  LED Vorschaltgeräte für den Innen- und Außenbereich (Datenblatt - 2,5 MB)
LED Vorschaltgeräte von MEAN WELL der Serie LPH / LPV / LPF / XLG / HLG für den Außenbereich.
Neu im Programm: Serie ZMF, Kunststoffgehäuse, PFC (Normen konform), IP67, und 5 Jahre Garantie.
Für den Innenbereich SLIM-Line Serie VSP mit bis zu 200W bei 12V.
